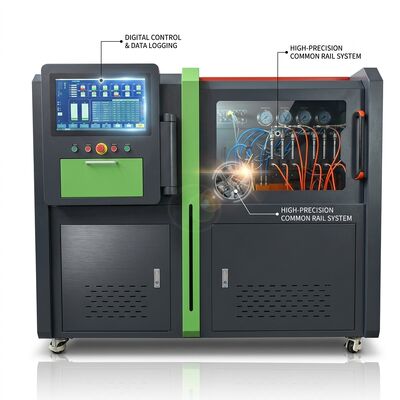

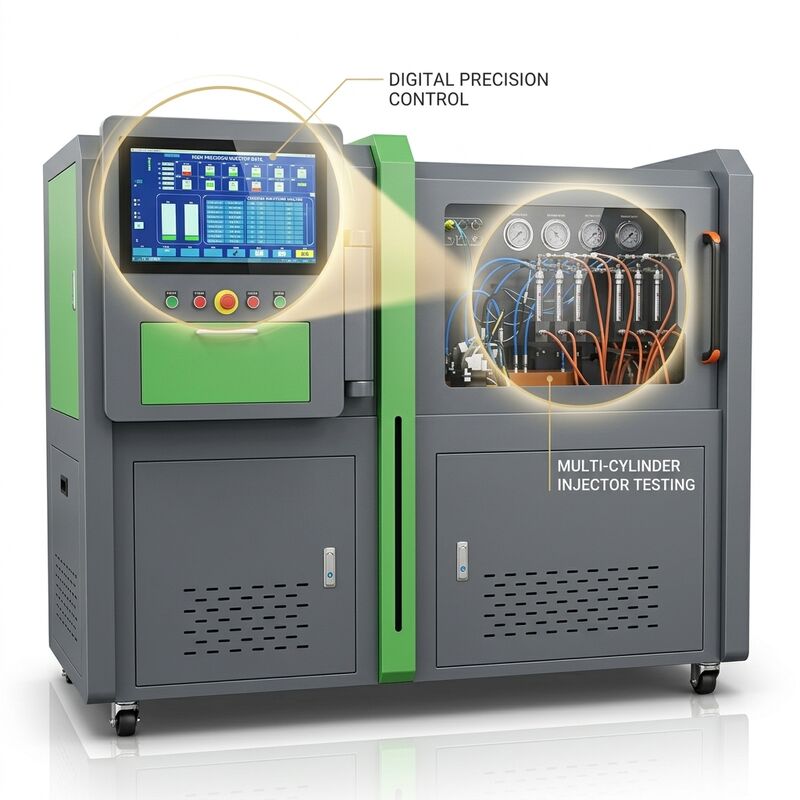

CRP-HD 고유량 커먼레일 펌프 시험대 (18.5Kw 기어 구동, 2500Bar 압력, 60L/H 연료 공급률)

CRP-HD 고유량 커먼 레일 펌프 테스트 벤치는 디젤 테스트 장비 시장의 중요한 격차를 해결합니다. 즉, 대형 상용차, 건설 기계, 해양 엔진 및 기관차 응용 분야에 사용되는 대용량 커먼 레일 펌프를 적절하게 테스트하고 교정하는 기능입니다. 표준 테스트 벤치는 10리터 이상의 배기량 디젤 엔진에 사용되는 펌프의 높은 연료 흐름 요구 사항으로 인해 종종 테스트 중에 흐름 측정이 부정확해지고 펌프가 조기 마모되는 결과를 낳습니다. CRP-HD는 최대 2500Bar의 높은 토크 구동을 제공하는 18.5Kw 모터와 "표준 40리터 벤치 시스템에 비해 50% 증가한" 시간당 60리터의 공급 속도를 유지할 수 있는 고유한 고유량 연료 공급 시스템과 함께 이 문제를 해결합니다. 활성 순환 펌프가 장착된 대형 30리터 오일 탱크는 확장된 테스트 기간 동안 일관된 연료 온도와 청결을 보장하므로 이 벤치는 광산 트럭, 항만 장비, 농업용 콤바인 및 장거리 트랙터 장치를 서비스하는 작업장을 위한 확실한 선택입니다.

• 18.5Kw 고토크 구동 모터:견고한 유도 모터는 낮은 RPM에서 120Nm의 연속 토크를 제공하며, 이는 부하 시 속도 저하 없이 CP3.4, CP4.2 및 HP5 시리즈 펌프에 있는 대용량 펌핑 요소를 구동하는 데 필수적입니다. 기어 구동 변속기는 벨트 미끄러짐을 완전히 제거합니다.
• 60 L/H 고유량 연료 공급 시스템:전용 고용량 기어 펌프는 12mm 내부 연료 라인을 통해 시간당 최대 60리터의 필터링된 테스트 오일을 공급하므로 테스트 중인 펌프는 최대 전달 속도에서도 흡입 연료가 부족하지 않도록 보장합니다. 유량계 정확도는 전체 측정 범위에 걸쳐 판독값의 ±0.5%입니다.
• 능동 순환 기능을 갖춘 30리터 확장 오일 탱크:대형 탱크에는 여과 및 냉각 회로를 통해 오일을 지속적으로 이동시키는 순환 펌프가 내장되어 있어 열 층화를 방지하고 모든 테스트 실린더 입구에서 40 ± 2°C의 균일한 오일 온도를 보장합니다. 이중 5미크론 필터는 공급 라인과 회수 라인을 모두 보호합니다.
• 견고한 레일 어셈블리가 포함된 2500 Bar:강화된 커먼 레일 어셈블리는 2500Bar에서 연속 작동이 가능하고 안전율은 2.5배이며 버스트 디스크 과압 보호 기능은 2800Bar로 설정되어 있습니다. 레일에는 중복 모니터링을 위한 4개의 독립적인 압력 센서 포트가 통합되어 있습니다.
• 기어 구동 변속기 시스템:벨트 구동 경쟁사와 달리 CRP-HD는 오일 배스 윤활 기능이 있는 경화 강철 나선형 기어 트레인을 사용하여 미끄럼 방지 동력 전달과 주요 정밀 검사 사이에 30,000 작동 시간을 초과하는 설계 서비스 수명을 제공합니다.
• 터치스크린을 이용한 산업용 PLC 제어:전용 PLC 컨트롤러에서 실행되는 10인치 컬러 터치 스크린은 압력, 유량, 토크, RPM 및 온도 곡선을 실시간 그래픽으로 표시합니다. 포괄적인 펌프 특성화를 위해 다단계 램프 앤 홀드 시퀀스로 테스트 프로그램을 구성할 수 있습니다.
• 온도 조절 기능이 있는 통합 냉각탑:전자 온도 조절 장치가 있는 폐쇄 회로 냉각탑은 테스트 오일 온도를 설정점의 ±1°C 이내로 유지합니다. 이는 오일 점도에 따라 달라지는 정확한 유량 측정에 중요합니다. 이 시스템은 최대 45°C의 주변 온도에서 24시간 연속 작동할 수 있는 등급입니다.

CRP-HD는 중장비 대리점, 광산 차량 유지 관리 센터, 항만 당국 작업장, 상업용 차량 및 산업용 엔진 부문에 서비스를 제공하는 대규모 독립 디젤 분사 시설을 위해 특별히 설계되었습니다. 고유량 기능은 표준 40L/H 벤치가 흡입구 부족으로 인해 잘못된 유량 측정을 생성하는 대용량 커먼 레일 펌프의 정확한 교정에 필수적입니다. 이 벤치는 작업선과 연안 선박 엔진을 서비스하는 해양 디젤 서비스 센터, 기관차 커먼 레일 시스템을 테스트하는 철도 유지보수 창고, 점점 더 일반화되는 레일 장착 트랙터와 콤바인 수확기를 지원하는 농업 장비 딜러에게도 똑같이 가치가 있습니다. 차세대 고유량 커먼 레일 펌프 설계를 평가하는 연구 개발 실험실에서는 측정 정밀도와 강력한 연속 작동 기능을 위해 CRP-HD를 사용합니다.

각 CRP-HD는 물류 모니터링을 위한 충격 및 기울기 표시기가 통합된 강화된 ISPM 15 준수 훈증소독 합판 상자에 담겨 배송됩니다. 냉각탑은 메인 상자 내의 별도의 패딩 처리된 구획으로 운반됩니다. 패키지에는 BOSCH, DENSO, DELPHI 및 SIEMENS 펌프 장착 어댑터의 표준 세트, 포괄적인 고압 호스 및 스테인리스강 피팅 키트, 예비 5미크론 필터 요소 2개, 분해된 부품 다이어그램이 포함된 인쇄된 영어 작동 및 유지보수 매뉴얼, 3년 또는 5년까지 선택적으로 연장할 수 있는 2년 표준 보증이 포함되어 있습니다. 표준 배송 시간은 영업일 기준 20~30일입니다. 현장 시운전 및 운영자 교육은 전 세계적으로 공장 엔지니어 배치를 통해 프리미엄 서비스로 제공됩니다.
